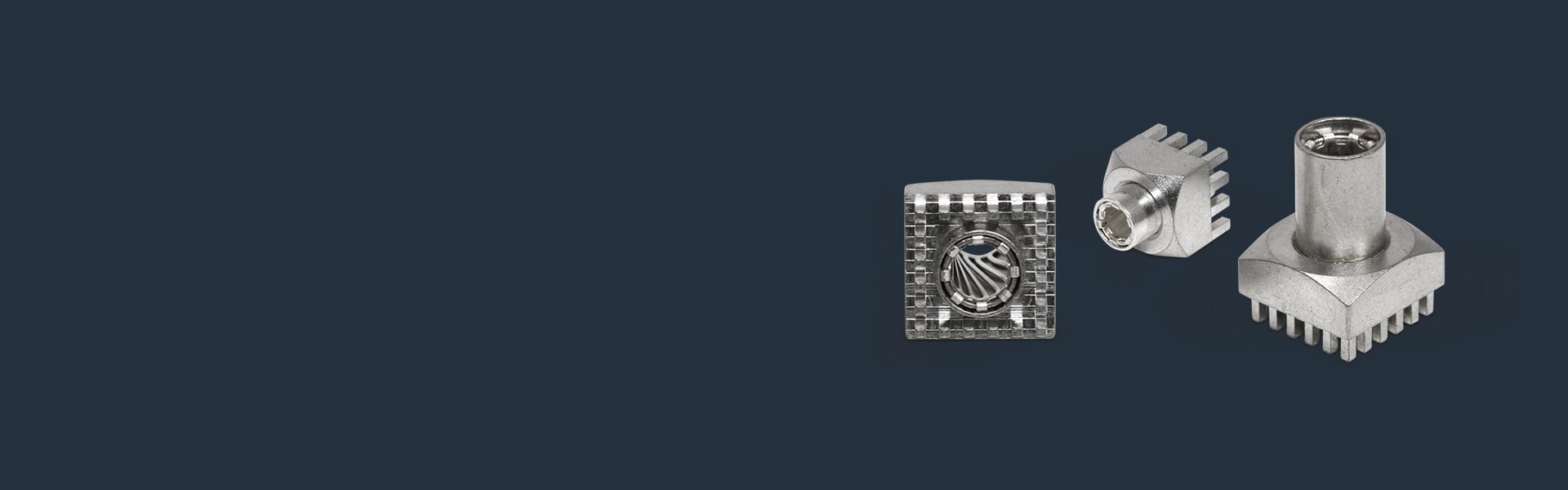

PowerRadsok
Ideal für Verbindungen mit Lamella-Steckverbindern und hohe Kontaktüberdeckung der Lamellenkontakte
Nehmen, stecken, fertig: Unsere PowerRadsok Press-fit Powerelemente machen Schrauben komplett überflüssig. Die steckbaren Hochstromkontakte von Würth Elektronik ICS mit Amphenol Kontaktlamellen reduzieren spürbar den Montageaufwand bei der Baugruppenfertigung für deine Servicetechniker oder Kunden. Sie sind voll kompatibel mit PowerLamella Stiften und neben der Buchse bieten wir dir auch die passenden Gegenkontakte für die Board-to-Board- oder – mit Kabelschuh – Wire-to-Board-Verbindung an.
Abhängig von der Pin-Anordnung und dem entsprechenden Layout sind Ströme bis 400 Ampere möglich.
Das Wichtigste im Überblick
Einsatzmöglichkeiten
- Kontaktierung von Schaltern, Sicherungen, etc.
- Wire-to-Board
- Board-to-Board
- In Kombination mit oder anstelle von PowerLamella
Vom Muster zur Marktreife
Es stehen bereits ab kleinen Mengen Muster zur Verfügung.
Lass uns einfach wissen, was du brauchst!
Verpackung
Flexible Bestückungsoptionen: Bulk, Trays oder in Blister auf Rolle für eine kostengünstige Montage. Zusätzlich gibt es die Möglichkeit die Artikel im ESD-Blistergurt, optional mit Kapton-Sticker oder komplett in deiner Wunschverpackung.
Verarbeitungsmöglichkeiten für PowerRadsok Powerelemente
MPFT (Massive Press Fit Technology)
Bei der massiven Einpresstechnik werden massive Pins in eine elektrisch durchkontaktierte Bohrung der Leiterplatte eingepresst. Aufgrund ihrer hervorragenden mechanischen und elektrischen Eigenschaften eignen sich vor allem die Powerelemente in Einpresstechnik für den Einsatz unter schwierigen Bedingungen wie z.B. hohen Temperaturschwankungen oder Vibrationen. Beim Einpressprozess entsteht eine leistungsfähige, gasdichte Kaltschweißverbindung mit einem Übergangswiderstand von wenigen μOhm. Somit wird eine sehr hohe Stromtragfähigkeit durch niederohmige Kontaktstellen gewährleistet.
Ausführung der Leiterplatten
Die Leiterplatten sind entsprechend der IPC A 600 in der jeweils gültigen Ausgabe auszuführen. Bei der massiven Einpresstechnik sind die Leiterplatten entsprechend der Würth Elektronik ICS Press-fit-Spezifikation auszuführen. Auf Bohrdurchmesser und Kupferdicken ist besonders zu achten.
